油跑不干净，问题不一定出在设备；先找清楚油、水、悬浮物和药剂的关系。

应用方案

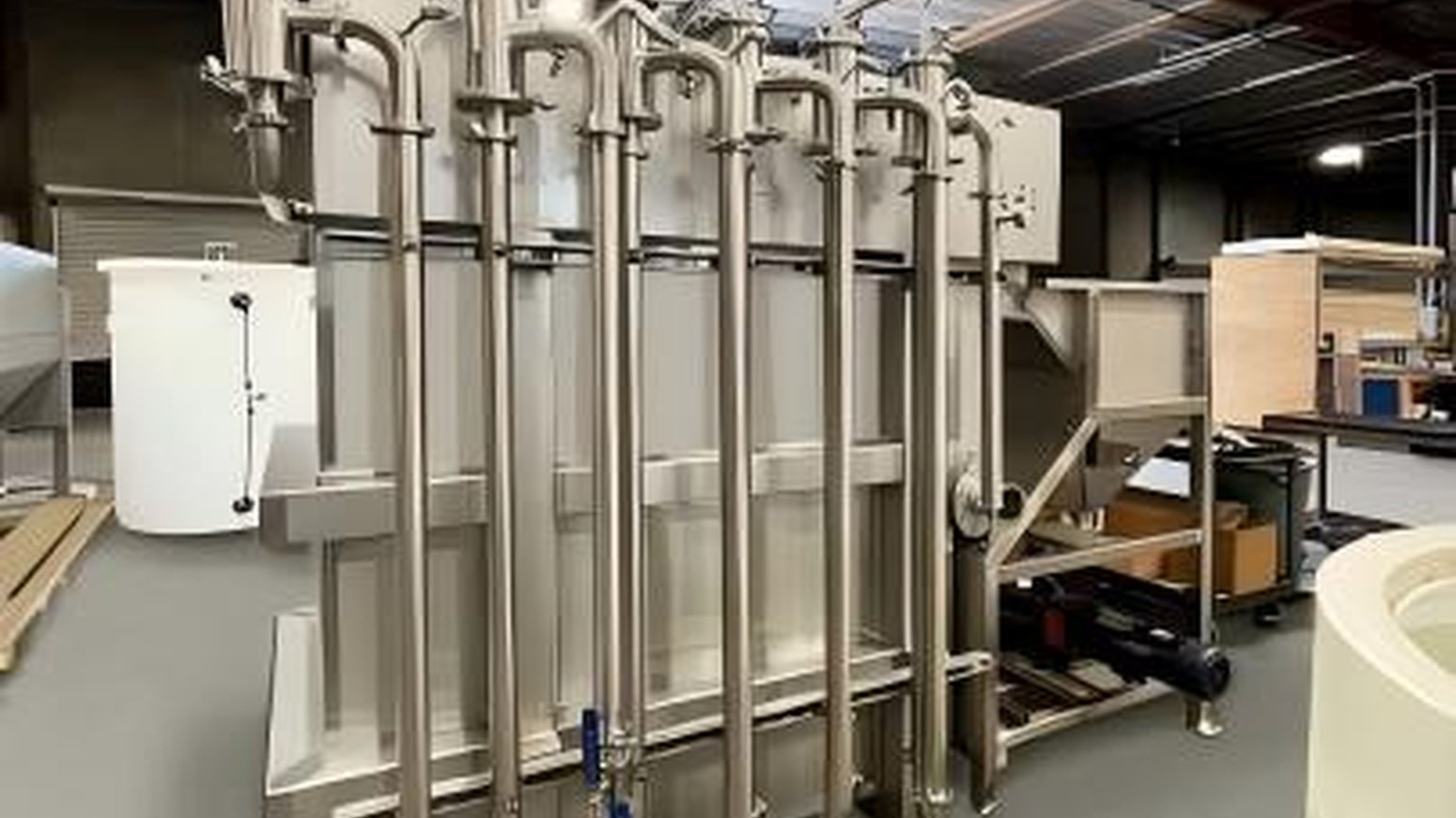

含油污水涡旋精准气浮系统

多级涡流混合 + 碳化硅膜过滤，精确控制气泡尺寸分布实现高效固液分离，除油、除悬浮、低药耗。

从气泡生成到絮体上浮：完整工作流程拆解

含油废水处理的效果差异，往往不在于“有没有气浮”，而在于气泡是否真正匹配了污染物。ARIFU 涡旋精准气浮系统将传统气浮的“经验操作”转化为“可量化控制”，其完整工作流程可分为以下五个环节：

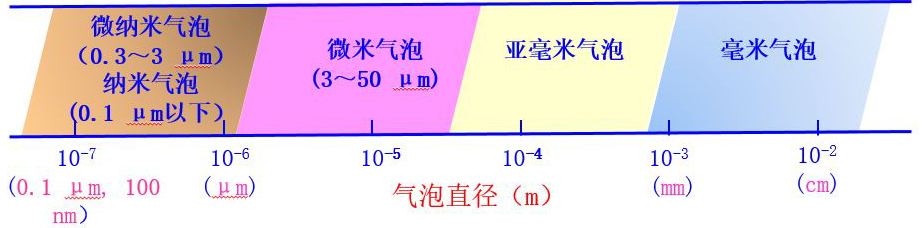

• 气泡的梯度化生成：四级不同转速的涡流混合器逐级生成 150 nm、300 nm 纳米气泡与 20–30 μm 微气泡，形成梯度式气泡尺寸分布。纳米气泡负责吸附小粒径污染物，微气泡负责承载大颗粒絮体，分工明确。第三方 ZetaView 实测（2026-04-09，高盐 10% 工况）显示，系统气泡 X50 粒径约 171 nm，气泡浓度达 1.6×10⁸ 个/mL，为常规 DAF 系统的约 10 倍。

• 气液混合与溶解：多相涡流混合器依靠高速旋转产生的离心力场实现气液快速混合，旋转中心负压自动吸入气体，无需额外空压设备。压缩空气经碳化硅膜切割后几乎完全溶解于废水中——常规气浮仅能溶解约 10%，而该系统大幅提升了气体溶解效率，氧传输效率实测 85% 以上，为后续气泡的均匀释放奠定基础。

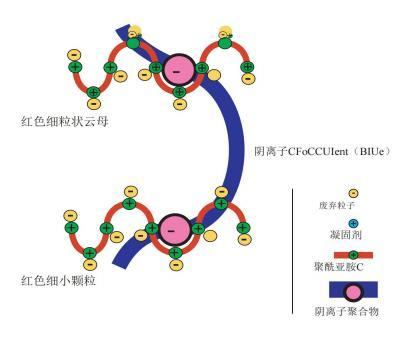

• 分阶段絮凝调控：系统采用四阶药剂投加策略——第一阶调节 pH 并投加纳米气泡，利用电中和改变颗粒表面电荷；第二阶投加 PAC 压缩双电层；第三阶投加 PAM+ 并配合微气泡（20–30 μm）架桥增强絮体强度；第四阶投加 PAM- 优化微气泡粘附效果。分阶段投加的核心价值在于：每一阶的药剂和气泡都作用于特定粒径区间，避免药剂浪费。

• 涡流中空絮体形成：涡流流场使絮凝体形成中空结构，密度更低、上升速度更快。同时，高速离心力使颗粒状高分子 PAM 解卷，暴露更大的聚合物表面积，以更少药剂捕获更多污染物颗粒。这一机制直接支撑了系统 40–50% 的能耗降低和 2–5 倍的上浮速度提升。

• 固液分离与污泥浓缩：纳米气泡组合形成梯度密度结构，小气泡携带大颗粒污染物快速上浮分离。撇渣后聚合物回缩排出水分，污泥含水率可控制在 95% 以下，絮体上浮更快更干，为后续污泥处置环节显著减负。

常见问题解答

我们的废水含油量波动很大，有时 200 ppm 有时 2000 ppm，这套系统能适应吗？

系统对含油量波动有较强的适应能力，核心在于其多级气泡生成策略和分阶段絮凝调控机制。四级不同转速的涡流混合器逐级生成 150 nm、300 nm 纳米气泡与 20–30 μm 微气泡，形成梯度式气泡尺寸分布，分级匹配不同粒径的油滴和悬浮颗粒——含油量高时，更多污染物由微气泡承担上浮任务；含油量低时，纳米气泡的吸附作用足以完成精细去除。在第三方实测工况（高盐 10%、硅油 500 ppm）下，系统气泡粒径 X50 约 171 nm，气泡浓度达 1.6×10⁸ 个/mL，气浮油去除率达 98%。对于含油量的大幅波动，建议通过调整涡流混合器转速和药剂投加量来匹配实际进水负荷。

我们厂现有的是传统溶气气浮（DAF），改造的话需要换掉哪些设备？停产时间大概多久？

传统 DAF 系统改造为涡旋精准气浮系统，核心更换部件为气浮池内的释放系统——用多级涡流混合器和碳化硅膜组件替代原有的溶气释放头，同时配套改造加药管路和控制系统。碳化硅膜的莫氏硬度为 9.2（仅次于金刚石），耐强酸强碱，适用于复杂废水，使用寿命可达 10–15 年，改造后无需频繁更换核心部件。由于系统采用一体化集成设计，多级处理在一个连续系统中完成，设备占地比传统重力沉降气浮小得多，改造施工周期通常较短。具体停产时间取决于现场管路条件和原有设备状态，建议提交工况数据后由工程师出具详细改造方案。值得说明的是，改造后能耗可降低 40–50%，运行成本在已验收的某矿井水项目中低至 0.209 元/吨。

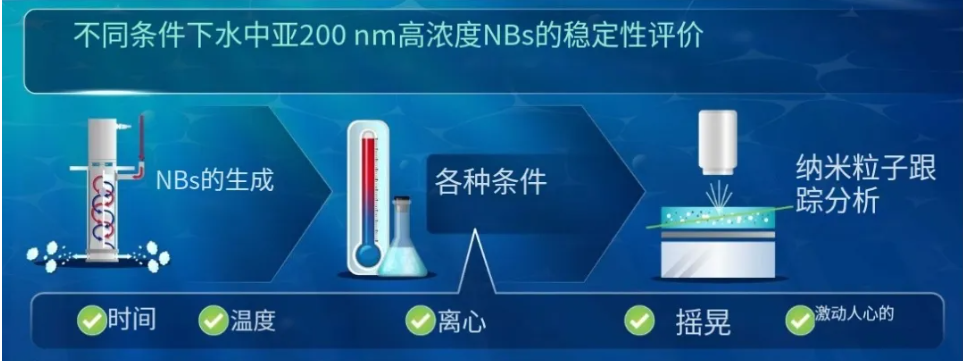

纳米气泡在含盐量很高的废水中还能稳定存在吗？会不会很快破灭？

纳米气泡在高盐环境下的稳定性正是这套系统的技术优势之一。第三方 ZetaView 检测（2026-04-09）专门针对高盐 10% 工况进行了实测，结果显示：气泡 X50 粒径约 171 nm，浓度维持在 1.6×10⁸ 个/mL，Zeta 电位为 −36.7 mV。Zeta 电位的绝对值越高，气泡间的静电排斥力越强，越不容易聚并破灭，−36.7 mV 表明气泡在高盐条件下具有良好的稳定性。此外，碳化硅膜以 20 nm 孔径精确控制纳米级气泡的生成，高导热系数保障了高温工况下的稳定运行。需要说明的是，以上数据为特定高盐工况下的实测结果，若您的废水含盐量超过 10% 或含有特殊表面活性剂，建议先进行小试验证。
