膜分离机理与错流工艺的关键控制点

  • 垃圾渗滤液膜系统的核心在于利用管式膜错流工艺,以较高流速冲刷膜表面,延缓污染物在膜面的沉积与凝胶层增厚,从而延长膜运行周期。
  • 碳化硅膜元件具备10–15年的设计使用寿命,相较于常规有机膜在渗滤液这类高浓度、高悬浮物工况下的更换频率有明显优势。
  • 膜分离效率与气泡行为密切相关。第三方 ZetaView 实测(2026-04,高盐10%工况)显示,该体系中气泡粒径 X50 约171 nm,气泡浓度达1.6×10⁸ 个/mL,细密且数量充足的气泡群有助于减轻浓差极化。
  • 气泡表面 ζ 电位为 −36.7 mV,负电性稳定,可在高盐环境中维持颗粒间的静电排斥,降低污染物在膜面聚集的概率。
  • 膜系统运行稳定性的关键边界条件在于进水的高浓度有机物与悬浮物。现场项目通过工艺匹配,使膜系统在未频繁化学清洗的前提下实现出水达标。
  • 整个系统集成由艾瑞浮负责工艺设计与系统集成,碳化硅膜芯由合作膜厂供应,形成从膜元件到成套设备的闭环交付。

关键运行指标与适用工况对照

指标数值/范围衡量什么适用工况对用户的意义
气泡粒径 X50≈171 nm(170.9 nm)气泡细密程度,影响气液接触效率高盐10%工况,第三方 ZetaView 实测(2026-04)气泡越细密,越有助于缓解膜面污染,延长清洗周期
气泡浓度1.6×10⁸ 个/mL单位体积内有效气泡数量高盐10%工况,第三方 ZetaView 实测高浓度气泡可提升膜面冲刷效果,降低污堵风险
ζ 电位−36.7 mV气泡表面电荷稳定性高盐10%工况,现场实测负电性稳定,有助于在高盐环境中维持颗粒分散,减缓膜污染
膜元件寿命10–15 年膜芯在渗滤液工况下的预期使用年限垃圾渗滤液、高浓度有机废水减少换膜频次,降低长期运维成本
出水浊度0.18 NTU(矿井水已验收)出水悬浮物控制水平相近膜系统工况(矿井水)佐证膜系统对悬浮物的截留能力,供渗滤液工况参考

常见问题与边界条件

渗滤液水质波动大,这套膜系统能扛得住吗?

渗滤液属于高浓度、成分复杂的废水,膜污堵快是普遍痛点。本案例中的膜系统针对这一工况做了工艺匹配,核心在于管式膜错流设计配合高浓度气泡(1.6×10⁸ 个/mL)持续冲刷膜面,减缓污染物沉积。现场项目已验收,膜系统运行稳定、出水达标。需要说明的是,系统对进水有明确边界——高浓度有机物和悬浮物是设计输入条件,超出该边界的水质需重新做工艺核算。

膜系统运行成本大概在什么水平?

膜系统运行成本与具体水质、通量、清洗频率直接相关,没有统一报价。可参考相近膜系统的已验收数据:矿井水工况下,运行成本为0.209元/吨,出水浊度0.18 NTU,TSS去除率99.8%。渗滤液浓度更高,成本会相应上浮,具体需根据您的进水水质和出水要求做方案测算。

膜芯能用多久?坏了怎么换?

碳化硅膜元件设计寿命为10–15年,远长于常规有机膜。本项目膜芯由合作膜厂供应,艾瑞浮负责工艺与系统集成,更换时可直接对接原厂渠道。实际寿命受进水水质、预处理效果、清洗维护习惯等因素影响,建议在项目设计阶段明确运维方案。

渗滤液膜处理工艺流程
管式膜错流工艺流程图

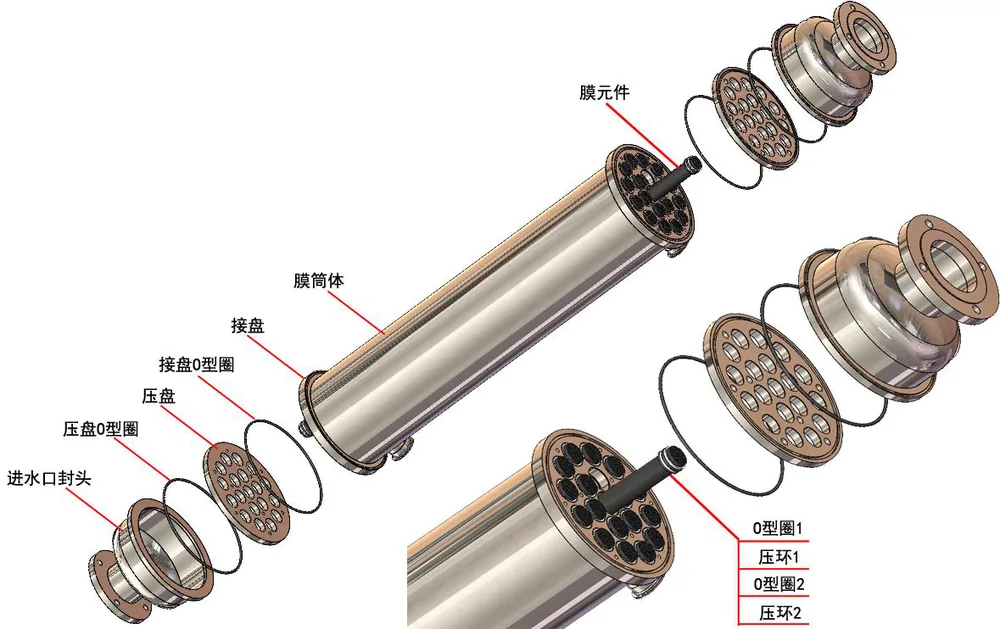

管式膜组件结构示意
管式膜组件结构示意
~171 nm
X50 气泡粒径
第三方 ZetaView 检测 · 2026-04
1.6×10⁸ 个/mL
气泡浓度
高盐 10% 工况实测
−36.7 mV
Zeta 电位
气泡表面电荷,负电稳定

1 现场

某垃圾中转站渗滤液处理现场。

垃圾渗滤液膜系统
垃圾渗滤液膜系统
  • 行业:某垃圾中转站渗滤液
  • 规模:垃圾中转站渗滤液处理
  • 原工艺:常规生化 + 膜(膜易污堵)
  • 卡在哪:浓度高、成分复杂,膜污堵快

2 水质边界

  • 进水关键指标:高浓度有机物、悬浮物
  • 要求出水:出水达标

3 做了什么

膜系统(对应 P-M 或旗舰)

4 结果

膜系统运行稳定,出水达标,已验收。

5 阶段

已验收

6 合作方

艾瑞浮(工艺与系统集成)+ 合作膜厂(碳化硅膜芯供应)

7 关联与咨询

案例列表 · 用同样工况估一版

用同样工况估一版 回案例列表

项目关键信息

页面数据均来自该项目现场实测与第三方检测,可申请核对原始记录与完整报告。

项目关键信息
行业垃圾中转站渗滤液膜系统
进水特征高浓度有机物、悬浮物
要求出水出水达标
结果膜系统运行稳定,出水达标,已验收
数据来源现场实测 + 第三方检测
