案例与验证 · 海淡预处理历史项目经验

纳米气泡减缓膜污染:从五日膜池测试到后续运行记录

这是一组关于碳化硅平板超滤膜预处理的脱敏项目资料。它关注的不是把一次观察包装成通用结论,而是把气泡接入、并列对照、压力—反洗记录和后续运行边界说清楚。

项目角色与资料边界:本文依据用户提供、经审查的内部测试和后续运行/验收资料整理,展示 ARIFU 创始人曾负责膜应用研究与装备工作、并参与方案设计和现场安装的历史项目经验。现场项目主体、纳米气泡设备和膜系统的归属并非杭州艾瑞浮环保科技有限公司;本文不构成 ARIFU 公司自有业绩、设备归属或固定性能承诺。原始报告含可识别信息,不公开下载。
前期测试五日并列膜池记录

一格投加纳米气泡,另有未投加池作为现场对照;同步记录运行压力、反洗、排污、产水和溶解氧等过程变量。

报告解读“可在一定程度上减缓”

内部报告将测试组的滤饼层状态及反冲洗/排污后的压力响应解释为更有利于清洗;该结论仅限本次测试条件。

后续资料旁通接入与运行记录

后续运行/验收资料用于说明主线旁通、手动/自动运行检查及多池日志组织,并不等同于对前期测试的随机复现。

先看结论边界

这一案例说明了什么,又没有说明什么?

工程案例的价值在于让相近项目知道应验证哪些变量。本文将资料性质、可用结论和不可外推部分分开呈现。

资料层级可支持的判断不能支持的判断
前期五日并列膜池测试说明在该现场测试条件下,投加池与未投加池被纳入同一时段运行记录;可据报告理解滤饼层和反冲洗/排污压力响应的项目观察。不能证明长期清洗周期、通量收益、节能、膜寿命或对所有水样的因果效果。
后续运行/验收记录说明后续旁通系统接入、手动/自动运行检查及多池运行日志的组织方法。不能视为与前期测试同一设计的平行对照,亦不应照搬原报告中的绝对化验收措辞。
现场图片与短视频说明第三方现场的设备布置、管路、膜池和拍摄时观察状态。不能单独证明污染物去除、膜污染抑制或产水改善。
外部研究帮助解释气液界面、气泡尺寸、气源、水化学和水力条件为何可能影响清洗/减污。不能替代本项目数据,不能作为具体经济性或工程性能证明。
资料来源说明:前期测试和后续运行信息均依据用户提供、经审查的内部资料整理。为保护项目主体、商业信息和人员信息,网站仅披露本案例所必需的脱敏条件与方法,不提供原始报告下载。
项目背景

为什么要在膜前开展气泡接入测试

该历史项目属于海水淡化预处理场景,使用碳化硅平板超滤膜并以多池并列方式运行。内部资料将进水中的悬浮物及油/油脂等组分描述为可能加快运行阻力变化的因素;现场原有过滤、反洗和排污节奏继续保留,测试关注的是气泡投加后是否出现值得继续验证的过程变化。

本次测试的工程问题:不是用纳米气泡替代所有预处理,而是在既定膜系统和清洗节奏下,观察它是否可能影响膜面滤饼层的形成,以及反冲洗、排污时的压力响应。
前期五日测试

把对照、条件和记录变量放到同一张表里

测试资料采用一格投加纳米气泡的膜池,并将未投加池纳入现场对照。下表仅保留与理解测试逻辑直接相关的脱敏变量。

项目脱敏后公开信息使用边界
膜系统千吨级海水淡化预处理历史项目;碳化硅平板超滤膜;多池并列运行。不公开客户、地点、总规模、膜塔数量、池号与供应关系。
对照组织一格投加纳米气泡的测试池,另有未投加池作为现场对照。并非随机对照或盲法试验;不据此开展统计显著性外推。
气源与设定氧气;流量 6 L/min;压力约 100 kPa;测试池溶解氧饱和度约 100%–110%。仅为本次测试条件,不是选型标准、最佳设定或性能保证。
观察窗口2024 年开展的连续五日现场测试。不能替代季节性、长期连续运行或完整化学清洗周期数据。
同步记录水温、产水、反洗、排污、运行压力、氧气流量/压力和溶解氧。原始全表不公开下载,避免项目识别与脱离背景的数据误读。
术语边界:前期资料使用“纳米气泡应用测试”,后续资料使用“纳米气泡”。两份公开可用资料未提供同一检测条件下的粒径分布或浓度检测,因此本页不以粒径、浓度或表面电位定义系统性能,也不把两个名称表述为已被同一方法确认的等价术语。
结果如何阅读

压力、反洗和排污是过程信号,不是单一因果结论

过滤运行中,膜面可能形成由悬浮物、油类和其他组分构成的滤饼层。运行压力及反洗、排污前后的变化都需要结合流量、膜型、取样点和运行节奏解释。

本页采用的结论口径:在该五日、该膜池和上述投加条件下,内部测试报告认为投加纳米气泡可能改变滤饼层形成过程,使其更易在反冲洗和排污中被清除,从而可在一定程度上减缓膜污染。

报告作者将测试组反冲洗/排污后的压力响应和滤饼层状态解读为更有利于清洗。与此同时,压力还可能受到进水浊度、油相、液位、泵频率、阀位、反洗状态和初始清洁状态影响。原始资料未提供可供公开证明长期因果效果的随机化设计、重复次数、统计检验或跨季节运行数据;面对新项目,应当以同进水、同膜型、同负荷、同记录频率的基线对照为前提。

原理说明

纳米气泡为什么可能帮助减污

公开研究仍在评估纳米气泡用于低压膜污染预防、去污和清洗效率的作用,并特别强调膜材料、气体种类与水化学条件需要进入受控比较。[1] 纳米气泡清洗综述也将表面接触、污染物迁移、气液界面、气泡尺寸和运行条件列为影响去污表现的重要因素。[2]

可能路径在本案例中如何理解新项目需要验证什么
气液界面与颗粒迁移气泡在水体中提供额外界面,可能改变悬浮物、油类或絮体与膜面附近的接触和迁移。进水粒径/油相、浊度、取样点、气液比、停留时间与絮体状态。
滤饼层形成与可清洗性若污染层压实程度发生变化,反洗和排污时的压力响应可能不同;前期报告用此路径解释其现场观察。跨膜压差或运行压力、通量/产水、反洗恢复、排污量、清洗前后膜性能与重复周期。
接入位置与水力条件主线或旁通接入、流量、压力、气源和停留时间会共同影响气泡进入膜前水体后的状态。实际接入点、旁通比例、泵频率、压力、气源流量与维护可达性。
水化学与膜材差异盐度、pH、悬浮物、油类、膜材及表面状态会改变污染形成和清洗表现。完整水质、膜型号/状态、运行负荷和清洗策略;不能用其他项目替代。
本案例没有公开验证的内容:气泡粒径、浓度、表面电位、自由基/氧化效应或特定传质效率。因此,本页不宣称“高温高压”“抑藻”“节能”“延寿”或固定去除率;机理说明只用于帮助设计项目级验证,不用于取代验证。
后续运行/验收记录

旁通接入后的资料,怎样正确使用

2025 年的后续资料记录了在前端海水输送主线旁通接入一套气泡系统,以压缩空气为气源,多个并列膜池陆续进入 PID 运行的过程。资料记录入口压力约 5 bar、空气流量 10 L/min、压缩空气压力约 5.5 bar,并同步记录产水、反洗、运行压力、泵频率和进水浊度等变量。

后续资料可公开内容正确解读不采用的表述
旁通接入、通水检查、手动/自动运行检查与多池过程记录。说明该系统从安装到连续记录的实施路径。不写“设备安装即有效”或“验收即证明通用性能”。
多个膜池在不同时点进入运行,部分池体有阶段性记录。可以用于观察日常数据组织与异常追踪。不把不同池、不同初始清洁状态和不同运行日期直接比成性能优劣。
原验收报告中的文字结论。仅说明原始文件对设备安装和运行检查有记录。不照搬原验收文件中的无边界结果性措辞或合同验收类结论。

前期测试与后续记录在时间、气源、投加位置、运行组织和观察窗口上均不相同,应分别阅读。若要确认新项目的污染控制效果,建议至少覆盖完整的基线期和验证期,并在开始前锁定比较指标与验收口径。

现场资料

设备和视频用于理解现场,不替代过程数据

以下图片和短视频为第三方项目现场资料,展示旁通接入、膜池与拍摄时的观察状态。设备、系统和项目主体均不属于 ARIFU;视频与图片不单独构成处理效果、污染物去除或长期收益证明。

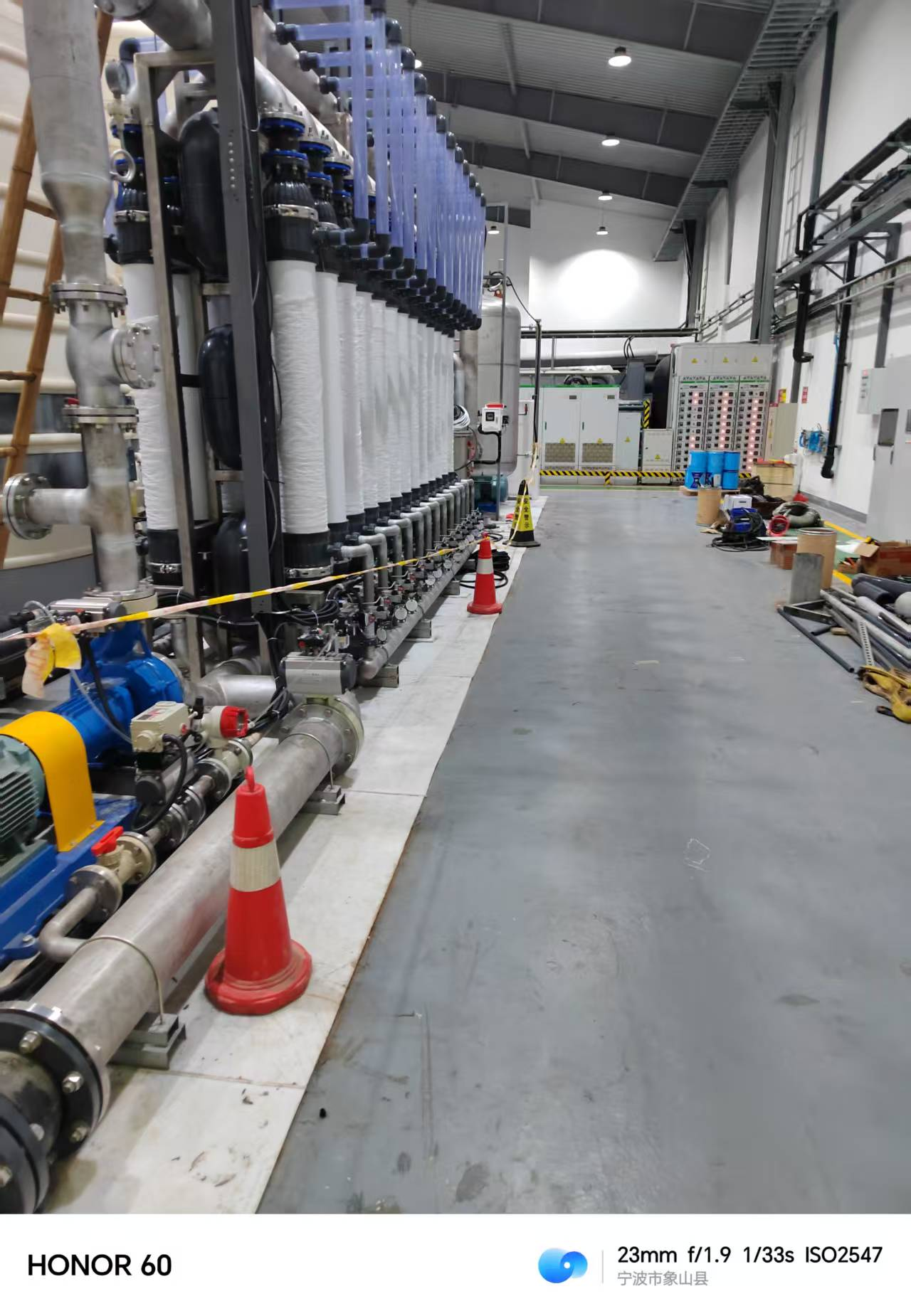

第三方项目现场的气泡设备旁通接入和管路布置

旁通接入与管路布置

先核对主线/旁通位置、流量和压力范围、气源、仪表及维护空间,再设计对照验证。图示为第三方设备现场,不作为 ARIFU 产品展示。

第三方项目现场相邻膜池的水面状态观察

相邻膜池的现场观察

水面、泡沫或悬浮物状态仅为拍摄时的观察记录。是否存在可复用结论,需要由同一边界下的运行和水质数据判断。

接入后现场观察短片

短片记录相邻池体、管路与水面状态,不包含处理数值或因果结论。

相邻池体的现场记录

同一时点的连续平移画面可帮助理解观察位置;若需形成对照,应补齐进水、膜型、压差、通量、反洗、清洗和取样方法。

新项目验证清单

先把比较边界写清楚,再讨论是否放大

对膜污染控制而言,单次现象不等同于可复制方案。建议把水样、系统、对照和验收口径在项目开始前固化。

步骤需要完成的工作建议形成的资料
1. 建立基线明确膜材/膜型、进水来源、水质波动、目标产水及现行反洗/排污/清洗策略。流程图、膜池/管路图、连续运行日志与水质报告。
2. 设计对照选择可比较的测试池或时间窗口,锁定接入点、气源、流量、压力、取样点和记录频率。对照方案、仪表清单、操作边界与异常处置规则。
3. 连续记录同步记录跨膜压差或运行压力、通量/产水、反洗、排污、清洗、浊度/SDI 与关键水化学。可追溯原始数据表、取样记录、清洗/维护记录。
4. 复核与放大复核同一边界下的变化、异常和重复性,再讨论设备规格、维护和经济性。验证报告、项目级方案与双方确认的验收口径。
References

原理部分的公开参考来源

以下来源仅用于说明该领域仍需要在膜材、气体与水化学条件下进行受控验证,不替代本案例的内部测试或后续运行资料。

  1. The Water Research Foundation, Project 5331: Nanobubbles for Mitigating Membrane Fouling – A Novel Approach to Anti-fouling and De-fouling.
  2. Singh, B. et al. (2025). Micro-Nanobubble Technology in Surface Cleaning and Defouling. Applied Sciences, 15(3), 1197.
下一步

需要为现有膜系统设计对照验证?

提交水样、膜型、运行负荷、压差/通量、反洗和清洗记录,先确定比较边界、接入位置和需要补齐的数据,再讨论小试、现场验证与工程放大。

提交膜系统工况查看纳米气泡与验证路径
原始资料完整保留

海水淡化预处理:原始项目资料与技术说明

以下内容来自本网站最早完整页面快照。为完整保留用户最早提供的网站资料,已恢复在当前页面中;页面上方后续增加的技术、产品、案例、视频与场景内容同时保留。可展开阅读全部原始资料。

展开阅读原始网站资料(完整保留)

海水淡化预处理:纳米气泡抑污,反洗压差 7–12 kPa。

现场实测 + 第三方检测,数据可申请核对。

纳米气泡抑污:从气泡特性到膜污染控制的机理闭环

  • 纳米气泡在膜前水体中持续存在并保持高浓度(1.6×10⁸ 个/mL),其表面带负电(ζ 电位 −36.7 mV),与水中带负电的胶体颗粒、藻类及有机污染物产生静电排斥,从源头降低污染物在膜表面的附着概率。
  • 气泡粒径集中在 X50 ≈ 171 nm(170.9 nm),远小于常规微米级气泡,能够在低流速条件下随水流进入膜面边界层,在膜表面附近形成“气-液”动态界面,持续干扰污染物在膜面的沉积与压实过程。
  • 纳米气泡的界面吸附特性使其倾向于在疏水性污染物(如藻类胞外聚合物、油类物质)表面富集,改变污染物颗粒的表面性质与团聚行为,使已形成的污染层结构疏松、易于被反洗剥离。
  • 与传统“污染后清洗”策略不同,本项目将纳米气泡发生器加装在膜前,实现“在线抑污”——在污染物尚未牢固附着于膜面之前即通过物理机制抑制其沉积,从而将反洗压差稳定控制在 7–12 kPa 的区间内。
  • 该物理抑污路径不引入化学药剂,避免了药剂残留对膜材料的潜在损伤,也降低了化学清洗频次及相应的药剂采购、废液处置成本,在高盐、含藻等复杂水质条件下具有运行稳定性优势。
  • 膜前纳米气泡抑污与膜系统错流过滤形成协同:错流剪切力移除大颗粒污染物,纳米气泡则作用于亚微米级污染物与膜面边界层,二者分工互补,共同维持膜系统的长期稳定运行。

海水淡化预处理关键指标解读

指标数值/范围衡量什么适用工况对用户的意义
反洗压差7–12 kPa(稳定)膜污染程度与膜通量恢复效率含藻、含悬浮物的海水淡化预处理压差稳定意味着膜污染受控,反洗周期可延长,减少停机与人工干预
气泡粒径 X50≈ 171 nm(170.9 nm)纳米气泡的尺寸分布特征高盐(10% 工况)及常规海水淡化预处理亚微米级气泡才能进入膜面边界层发挥抑污作用,粒径过大则效果衰减
气泡浓度1.6×10⁸ 个/mL单位体积水中纳米气泡的数量密度膜前加装纳米气泡发生器的连续运行工况足够高的数密度保证膜面附近始终存在有效气泡覆盖,抑污效果持续稳定
Zeta 电位−36.7 mV气泡表面电荷强度与分散稳定性高盐、含藻等易污染水质负电位越强,气泡间及气泡与污染物间的静电排斥越显著,体系越稳定
氧传输效率85%+气泡向水中传质的能力需要同步改善水体溶氧的预处理场景在抑污的同时改善水质,对含藻水体可辅助抑制藻类活性

适用边界与常见问题

纳米气泡抑污在原水水质很差的情况下还能有效吗?

本项目进水含藻、含悬浮物,属于典型的易污染水质,膜前加装纳米气泡发生器后反洗压差稳定在 7–12 kPa,且系统已验收。需要说明的是,纳米气泡抑污是物理性抑制污染物在膜面的附着与压实,而非对进水水质本身做深度净化——如果原水中存在大量粗颗粒或高浓度油类,仍建议在前端保留必要的预处理工序(如格栅、气浮等),纳米气泡系统与其形成梯度配合。

纳米气泡抑污与传统投加阻垢剂/杀菌剂相比,运行成本差异如何?

本项目采用不投加药剂的物理抑污路线,避免了化学药剂的持续消耗与废液处置成本。参考全站已验收的矿井水案例,纳米气泡相关工艺的运行成本为 0.209 元/吨(含膜系统整体运行)。对于海水淡化预处理这类大流量场景,药剂费用的节省与化学清洗频次的降低,通常会在较短时间内覆盖设备投入。

这个工艺方案能够直接复制到我的海水淡化项目上吗?

本项目采用“纳米气泡发生器(膜前加装)+ 膜系统预处理”的组合,膜芯由合作膜厂供应(碳化硅膜芯,设计寿命 10–15 年),艾瑞浮负责工艺与系统集成。方案的可迁移性取决于您的原水水质、现有预处理工艺、目标出水要求及现场空间条件——建议提供原水水质报告与现有工艺流程图,我们可按同样工况为您估算一版方案参数,判断适用性与预期效果边界。

海水淡化撬块设计
海水淡化撬装设计(CAD 示意)

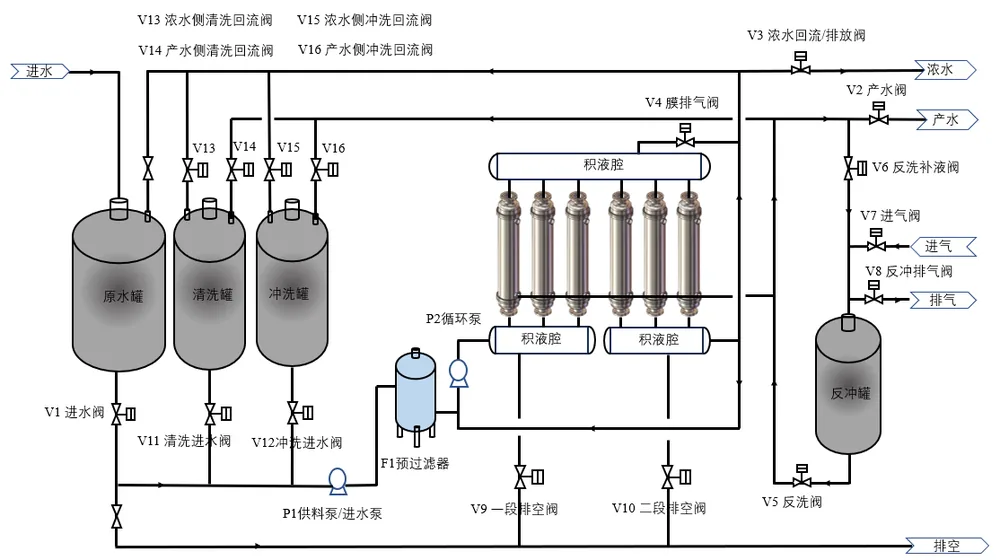

RO 预处理工艺流程
管式膜错流工艺流程图
7–12 kPa
反洗压差提升
海水淡化预处理项目,已验收
~171 nm
X50 气泡粒径
第三方 ZetaView 检测
−36.7 mV
Zeta 电位
气泡表面电荷,负电稳定

1 现场

某海水淡化项目预处理现场。

海水淡化超滤预处理
海水淡化超滤预处理
  • 行业:某海水淡化项目
  • 规模:海水淡化预处理
  • 原工艺:常规多介质(SDI 高)
  • 卡在哪:膜污染,反洗频繁

2 水质边界

  • 进水关键指标:含藻、含悬浮物
  • 要求出水:反洗压差 7–12 kPa

3 做了什么

膜预处理(对应 P-M / 发生器加装)

4 结果

反洗压差 7–12 kPa / 清洗周期延长

有 / 无纳米气泡,膜系统运行对比

对比项有纳米气泡(本项目)无纳米气泡(原工艺)
反洗压差稳定 7–12 kPa上升快(SDI 高、反洗频繁)
清洗周期延长频繁反洗 / 化学清洗
膜污染趋势受抑制(膜前在线抑污)污染快,靠多介质过滤减负
药剂不投加(物理抑污)需化学清洗药剂
气泡参数~171 nm · 1.6×10⁺⁴ 个/mL · ζ −36.7 mV(第三方 ZetaView 检测)

本项目数据为现场实测 + 第三方 ZetaView 检测;无纳米气泡对照为原工艺(常规多介质过滤)运行表现。某进口膜供应商海水淡化项目详细对比资料可申请核对。

5 阶段

已验收

6 合作方

艾瑞浮(工艺与系统集成)+ 合作膜厂(碳化硅膜芯供应)

7 关联与咨询

案例列表 · 用同样工况估一版

项目关键信息

页面数据均来自该项目现场实测与第三方检测,可申请核对原始记录与完整报告。

项目关键信息
行业海水淡化预处理
原工艺 / 卡点常规多介质过滤(SDI 高);膜污染、反洗频繁
工艺组合纳米气泡发生器(膜前加装)抑膜污 + 膜系统预处理
进水特征含藻、含悬浮物
要求出水反洗压差 7–12 kPa
结果反洗压差 7–12 kPa、清洗周期延长,系统已验收
数据来源现场实测 + 第三方 ZetaView 检测
