从“温差不够”到“填料粘泥”：冷却塔效率衰减的物理链条
- 冷却塔温差下降的直接原因是填料表面被粘泥覆盖，减少了水‑气接触面积。粘泥是微生物胞外聚合物（EPS）与悬浮物、垢质的复合体，其导热系数远低于洁净填料表面，热交换效率随之下降。
- 补水水质是粘泥形成的源头输入。补水中的有机物、菌藻孢子与无机悬浮物在循环水浓缩过程中不断累积，为微生物繁殖提供碳源与附着基底；当循环水浓缩倍数升高而排污不足时，粘泥生成速率会明显加快。
- 漂水（飞溅损失）与排污是循环水系统的两个输出通道。漂水带走了部分悬浮物但无法定向清除粘泥；排污能降低系统内污染物浓度，但会提高补水与药剂成本。两者失衡时，系统会陷入“温差不够—加大补水—浓缩倍数波动—粘泥加剧”的循环。
- 臭氧纳米气泡技术的介入点在于：利用臭氧的强氧化性（氧化电位 2.07 V）降解胞外聚合物与有机质，同时利用纳米气泡的物理携带力将降解产物从填料表面剥离。X50≈171 nm 的气泡粒径使其能进入填料深层缝隙，而非仅在表面冲刷。
- 气泡表面 ζ 电位为 −36.7 mV（第三方 ZetaView 实测，2026-04-09，高盐 10% 工况），负电荷表面有助于稳定分散、减少气泡聚并，延长气泡在塔内停留时间，提升与粘泥接触的概率。
- 气泡浓度 1.6×10⁸ 个/mL 与氧传输效率 85%+ 的组合意味着：在循环水流量下，单位体积内可提供大量氧化位点，使粘泥降解不依赖单一接触点，而是沿水流路径分布式完成。
冷却塔粘泥治理的关键指标与适用判断
| 指标 | 数值/范围 | 衡量什么 | 适用工况 | 对用户的意义 |
|---|---|---|---|---|
| 臭氧氧化电位 | 2.07 V | 氧化降解有机粘泥的能力 | 循环水中有机物、菌藻粘泥累积 | 电位高于常见氧化剂，说明对 EPS 等有机粘泥具备直接降解能力 |
| 气泡粒径 X50 | ≈171 nm（170.9 nm） | 气泡进入填料缝隙的深度与分布均匀性 | 填料层较厚、缝隙狭窄的塔型 | 粒径越小越易穿透粘泥层，处理不局限于填料表面 |
| 气泡浓度 | 1.6×10⁸ 个/mL | 单位体积内参与氧化与剥离的气泡数量 | 循环水量大、停留时间短的工况 | 浓度越高，越能在有限接触时间内完成粘泥降解 |
| ζ 电位 | −36.7 mV | 气泡自身分散稳定性与抗聚并能力 | 高盐、高硬度循环水体系 | 负电位越高，气泡越不易合并变大，在塔内保持有效粒径的时间越长 |
| 氧传输效率 | 85%+ | 臭氧从气相向液相转移并被利用的效率 | 开放式冷却塔、有曝气损失的工况 | 传输效率高意味着臭氧损耗少，实际投加量更接近有效剂量 |
冷却塔粘泥治理的适用边界与常见疑问
问题一：我们塔里已经结垢很硬了，不是粘泥，这个技术还有用吗？
臭氧纳米气泡主要针对有机粘泥与微生物膜，对硬质无机水垢（如碳酸钙、硫酸钙）的直接剥离能力有限。页面中“冷却水系统结垢原理示意”与“冷却塔除垢仿真示意”展示的是结垢与除垢的整体过程，但实际适用边界是：粘泥为主的系统效果明显；若已形成致密硬垢，建议先做酸洗或物理清洗去除硬垢层，再用臭氧纳米气泡维持系统清洁、延缓再结垢。寄水小试可以判断您的系统以粘泥为主还是硬垢为主。
问题二：这个方案会增加排污量吗？我们当地对排污有严格限制。
该技术的设计逻辑是减少排污依赖。传统处理通过加大排污带走污染物，而臭氧纳米气泡是在系统内部降解粘泥有机物，降低循环水中有机负荷，从而减少为控制污染物浓度而必须的排污频次。具体排污量变化取决于补水水质与浓缩倍数设定，但方向是“内部降解替代外部排放”。建议提供补水水质与当前排污记录，通过小试确认您工况下的排污变化幅度。
问题三：气泡这么小（171 nm），在塔内能待得住吗？会不会很快就浮上去跑掉了？
X50≈171 nm 的气泡属于纳米级微气泡，其上升速度远低于毫米级大气泡，在水中停留时间显著延长。ζ 电位 −36.7 mV 带来的表面电荷排斥作用可抑制气泡间聚并，避免小气泡合并成大泡后快速上浮逃逸。配合循环水自身的流动路径，气泡可随水流进入填料区完成氧化与剥离后再随回水循环。停留时间与循环水流量、塔体结构有关，建议在方案设计阶段提供塔型与循环水量参数，以便核算气泡有效作用区间。

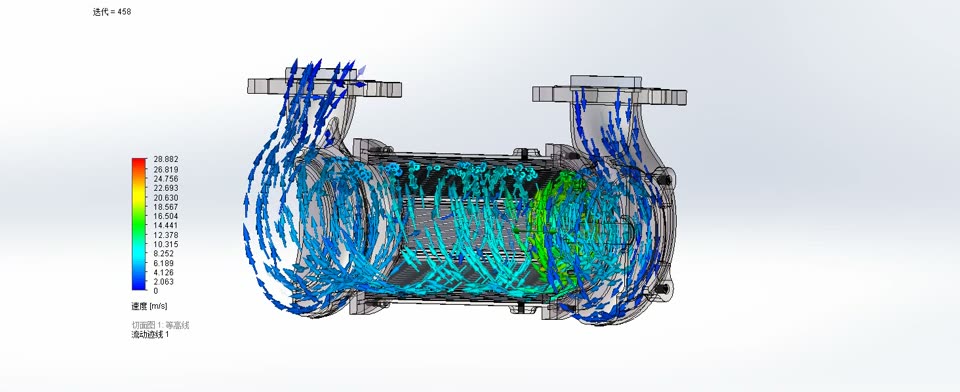

冷却塔除垢仿真
冷却塔除垢仿真动画（点击播放）
症状
- 填料粘泥
- 温差不够
- 补水、漂水、排污
冷却塔：原始温差、结垢与纳米气泡应用问答资料
以下内容来自本网站最早完整页面快照。为完整保留用户最早提供的网站资料，已恢复在当前页面中；页面上方后续增加的技术、产品、案例、视频与场景内容同时保留。可展开阅读全部原始资料。
展开阅读原始网站资料（完整保留）
