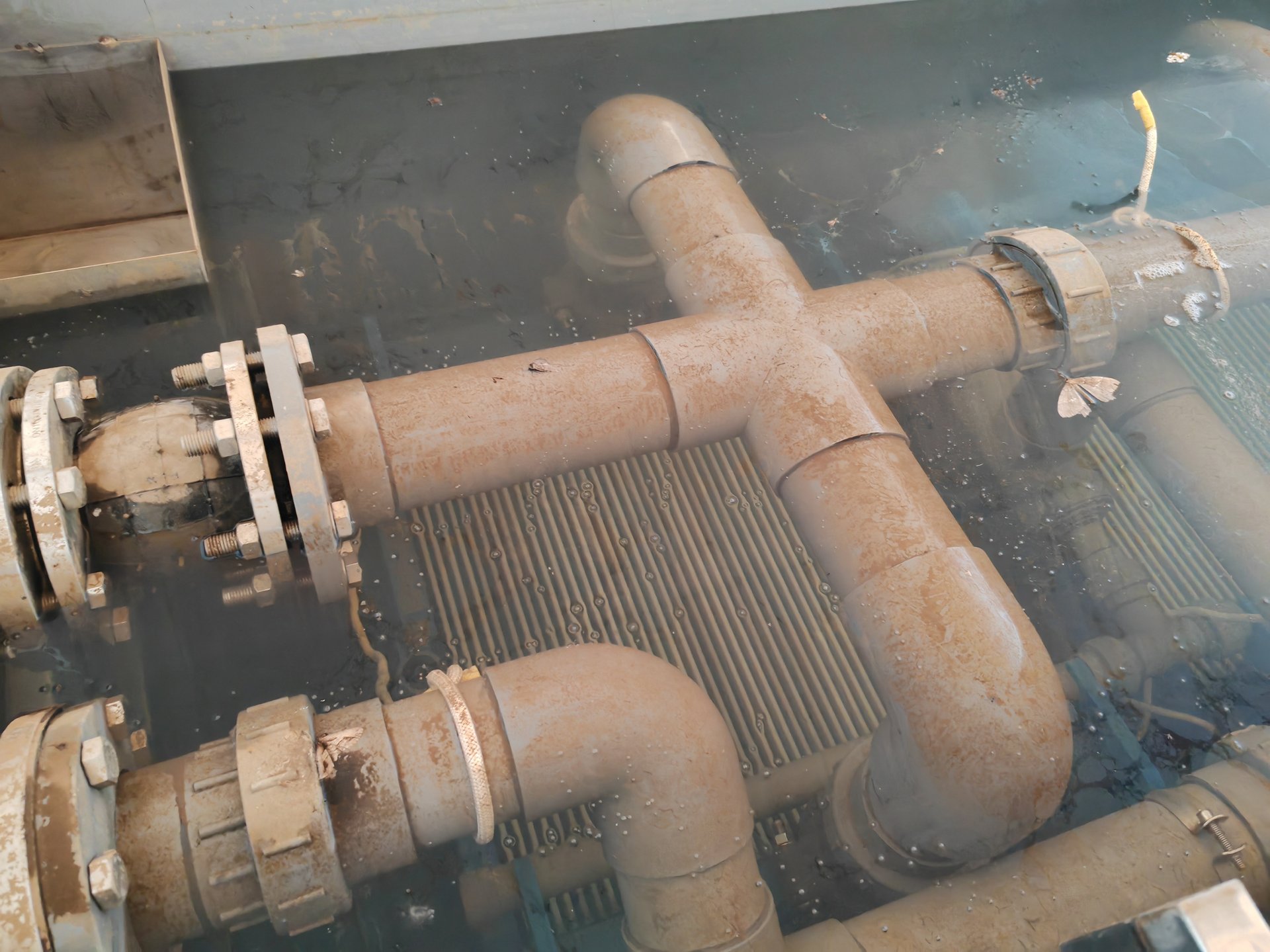

微错流膜。
更低错流速度、泵功取向,适合允许较低剪切的料液。

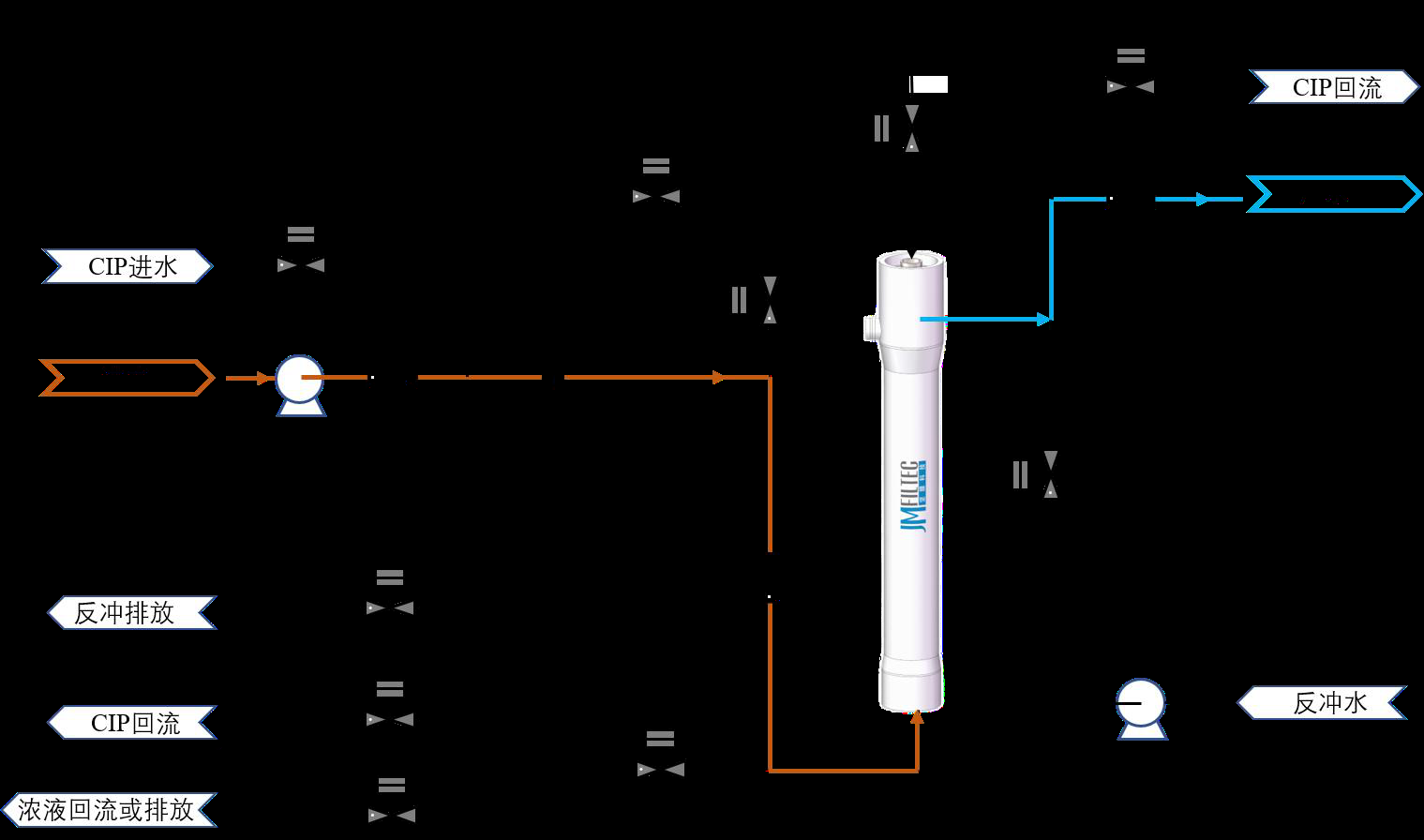

微错流膜的运行机理与关键过程
微错流膜组件在设计上主动降低了错流流速,使膜面剪切力处于一个更低的区间。这一取向的核心在于:当料液中的有效成分对剪切敏感时,常规错流带来的高剪切反而可能破坏物料结构或加速膜面污染层的压实。微错流模式通过维持一个恰好的表面冲刷力,既延缓颗粒在膜面的沉积,又避免过度剪切带来的负面效应。
- 气泡辅助是微错流系统的关键环节。第三方 ZetaView 实测显示,在 10% 高盐工况下,体系内气泡粒径 X50 约为 171 nm,属亚微米级纳米气泡,能够在低错流速度下有效进入膜面边界层,起到物理扰动与氧化协同作用。
- 气泡浓度为 1.6×10⁸ 个/mL,高密度的气泡群在膜面附近形成连续的气液两相冲刷,弥补了低错流速度下横向剪切力的不足。
- 气泡表面 ζ 电位实测为 −36.7 mV,负电性稳定。对于带负电的常见污染物颗粒,气泡与颗粒之间形成静电排斥,减少污染物在膜面的粘附倾向。
- 氧气传输效率实测可达 85% 以上,意味着气泡在膜面附近释放的活性氧能有效参与有机物的氧化分解,降低有机物在膜孔内的吸附堵塞。
- 碳化硅膜本身具有亲水性,与纳米气泡协同作用时,水分子在膜表面形成更稳定的水合层,疏水性污染物难以牢固附着,从而维持长期高通量运行。
- 微错流系统的运行逻辑是“以气泡补剪切”:用高密度纳米气泡的微观扰动替代部分宏观错流速度,从而在更低的泵功投入下维持稳定的膜通量。
微错流膜关键指标一览
| 指标 | 数值/范围 | 衡量什么 | 适用工况 | 对用户的意义 |
|---|---|---|---|---|
| 气泡粒径 X50 | ≈171 nm(170.9 nm) | 气泡尺寸分布的中位值 | 高盐 10% 工况实测 | 亚微米级气泡可进入边界层,低错流下仍能有效冲刷膜面 |
| 气泡浓度 | 1.6×10⁸ 个/mL | 单位体积内纳米气泡数量 | 高盐 10% 工况实测 | 高密度气泡群弥补低错流速度的剪切不足,维持膜面洁净度 |
| Zeta 电位 | −36.7 mV | 气泡表面电荷稳定性 | 高盐 10% 工况实测 | 负电性稳定,与负电污染物产生静电排斥,减少膜面污染 |
| 氧传输效率 | 85% 以上 | 气泡中溶解氧向液相传递的效率 | 需氧化协同的废水处理 | 有效氧化膜面有机物,降低有机污染导致的通量衰减 |
微错流膜适用边界与常见问题
微错流膜能替代常规错流膜吗?
不能简单替代。微错流的设计初衷是面向“允许较低剪切”的料液体系——比如含剪切敏感成分的物料、易絮凝或易破碎的悬浮体系。对于高粘度、高浓度、易结垢的料液,常规错流提供的高剪切仍然是维持膜通量的必要手段。微错流与常规错流各有适用边界,选型时应根据料液特性做针对性验证,而非一刀切替换。
如何判断我的料液是否适合微错流?
判断依据主要有两点:一是料液中的有效成分或污染物是否对剪切力敏感,如果高剪切会导致乳化、破碎或结构破坏,那么微错流是更安全的选择;二是料液本身的污染倾向是否适合用气泡辅助来控制。建议直接借设备做小试验证,观察膜通量衰减曲线和清洗恢复率。合作膜厂有的配置都能供,实际跑一下数据比理论推算更可靠。
微错流膜在低错流速度下会不会更容易堵?
低错流确实意味着膜面横向剪切力下降,但微错流系统通过高密度纳米气泡来补偿这一不足。实测数据显示,气泡浓度达 1.6×10⁸ 个/mL,气泡粒径集中在 171 nm 左右,能够在边界层内持续产生微观扰动,同时 85% 以上的氧传输效率可氧化分解有机污染物,降低膜孔堵塞风险。碳化硅膜本身寿命可达 10–15 年,配合适当的清洗策略,长期运行稳定性是有保障的。但需要说明的是,对于高粘度或高固含量料液,微错流的适用性仍需通过上机验证来确认。
~171 nm
X50 气泡粒径
第三方 ZetaView 检测 · 2026-04
1.6×10⁸ 个/mL
气泡浓度
高盐 10% 工况实测
−36.7 mV
Zeta 电位
气泡表面电荷,负电稳定
要点
- 更低错流速度,泵功取向更低
- 适合允许较低剪切的料液
- 合作膜厂有的配置都能供,可借设备验证会不会堵
