规格参数

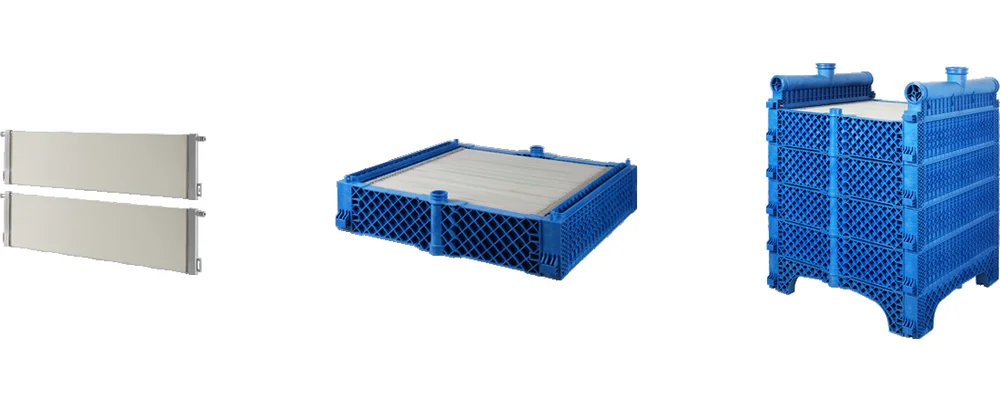

平板膜元件与组件规格
平板堆叠、正压运行，模块化组件，按处理量堆叠扩展。
| 参数 | 规格 |
|---|---|
| 膜材质 | 碳化硅 |
| 单片尺寸 | 600 × 145 × 6 mm |
| 单件膜面积 | 0.177 m² |
| 过滤精度 | 100 nm |
| 运行方式 | 正压式 |
| 组件规格 | 42 塔（7.5 m²）/ 34 塔（6 m²） |
| 通量提升 | 正压较传统负压提高 2–3 倍 |
正压优势
为什么正压平板膜更省、更稳
- 通量提高 2–3 倍：正压运行相比传统负压平板膜，通量大幅提升。
- 产水管径更经济：正压产水，管路更细、成本更低。
- 适合高浓度水质：平板堆叠结构适合高浓度、粘稠、易堵水质，如焦油、油泥。
- 模块化扩展：按处理量堆叠组件，42 塔 7.5㎡ / 34 塔 6㎡ 灵活配置。
应用场景
高浓度、粘稠、易堵水质
- 焦油 / 油泥：焦油废水、油泥分离等高粘稠易堵水质——平板正压结构通道宽、不易堵，是管式膜难处理的高粘稠工况的互补选择。
- 高浓度废水：高 COD、高悬浮物工业废水深度处理——正压运行通量比传统负压提高 2-3 倍，同等产水量占地更小。
- 物料浓缩：物料分离、浓缩提纯——正压平板膜结构稳定，适合高浓度料液的浓缩与回收。
- 市政 / 工业：市政污水深度处理、工业中水回用——碳化硅材质耐油耐污堵，寿命远超有机平板膜。
工程设计
已做过的平板膜设计规模
从 5 m³/h 到 75 m³/h，同一套碳化硅平板膜元件，按处理量模块化堆叠，均有完整设计方案。
75 m³/h · RO 预处理
- 设计通量 400 LMH，膜面积 187.5 m²
- 进水：浊度 5 NTU、总硬度 1000 mg/L、氯化物/硫酸盐 2000 mg/L
- 出水满足 RO 进水 SDI<3
5 m³/h · 工业废水
- 设计通量 100 LMH
- 正压运行，-0.7 bar 工作 / 1.2 bar 反洗
- JMtech-SIC 膜芯 + SS304 壳体 + PAC 加药成套
协同优势
配合纳米气泡 + 气浮，高难度水质也不怕
正压超滤的过滤机理与系统工作流程
- 表面过滤为主，深层截留为辅：碳化硅平板膜精度 100nm，悬浮物与胶体在膜表面形成滤饼层，而非进入膜孔内部，因此高浓度、粘稠、易堵水质下仍可维持稳定产水。
- 正压驱动，跨膜压差更高效：系统采用正压式运行，料液从膜组件一侧加压透过膜层，相比传统负压抽吸，驱动压差更稳定，正压通量较负压提高 2–3 倍。
- 平板流道宽，抗堵能力强：600×145×6mm 单件膜片，平板堆叠结构形成宽通道流道，焦油、油泥等粘稠物料不易在流道内架桥堵塞，与管式膜形成工况互补。
- 模块化堆叠，按水量线性放大：单件膜面积 0.177㎡，通过 34 塔（6㎡）或 42 塔（7.5㎡）标准组件堆叠，可实现 5 → 75 m³/h 不同规模的工程放大，设计通量 100–400 LMH。
- 反洗恢复，维持长期通量：正压运行配合 1.2 bar 反洗压力（工作压力 -0.7 bar），可有效剥离膜表面滤饼层，结合碳化硅材质 10–15 年寿命，降低换膜频率。
- 预处理协同，延长膜运行周期：高含油水质建议先经精准气浮除油（油去除率 98%）再进膜；高浊度水质可配置纳米气泡发生器膜前减污，气泡浓度 1.6×10⁸ 个/mL，减轻膜污染负荷。
碳化硅平板膜核心指标四要素
| 指标 | 数值/范围 | 衡量什么 | 适用工况 | 对用户的意义 |
|---|---|---|---|---|
| 过滤精度 | 100 nm | 膜孔径大小，决定出水悬浮物与胶体拦截能力 | 高悬浮物、高 COD 工业废水、RO 预处理 | 出水 SDI<3，满足反渗透进水要求，保护下游膜系统 |
| 单件膜面积 | 0.177 m²（600×145×6mm） | 单片膜的有效过滤面积，决定组件堆叠数量 | 模块化设计，5–75 m³/h 不同规模 | 按水量灵活配置塔数，34 塔 6㎡ / 42 塔 7.5㎡，便于标准化扩容 |
| 正压通量提升 | 2–3 倍（较传统负压） | 相同膜面积下的产水效率 | 高浓度、粘稠、易堵水质，如焦油、油泥 | 同等产水量膜面积更小、占地更少，产水管路更细、设备投资更低 |
| 膜寿命 | 10–15 年 | 膜元件在正常运维下的使用年限 | 市政/工业中水回用、物料浓缩、海水淡化预处理 | 碳化硅材质耐油耐污堵，全生命周期换膜成本显著低于有机膜 |
碳化硅平板膜适用边界与 FAQ
碳化硅平板膜和管式膜怎么选？什么工况更适合平板膜？
碳化硅平板膜适合高浓度、粘稠、易堵水质——焦油废水、油泥分离等工况下，平板堆叠结构通道宽、不易堵，是管式膜难处理的高粘稠工况的互补选择。但平板膜并非所有水质的最优解：如果废水含油量极高且未做预处理，建议先经精准气浮除油（油去除率 98%）再进膜；如果进水浊度波动大，可配置纳米气泡发生器膜前减污，气泡浓度 1.6×10⁸ 个/mL、X50≈171nm，减轻膜污染负荷。具体选型需以寄水小试实测数据为准。
正压运行比负压好在哪？反洗压力会不会损坏膜？
正压运行相比传统负压平板膜，通量提升 2–3 倍，同等产水量下膜面积更小、占地更省；同时正压产水使管路更细、成本更低。反洗方面，系统设计工作压力 -0.7 bar、反洗压力 1.2 bar，反洗方向与产水方向相反，可有效剥离膜表面滤饼层。碳化硅膜材质机械强度高，在 1.2 bar 反洗压力下运行稳定，膜寿命可达 10–15 年。实际反洗频率与压力需根据进水水质和跨膜压差变化调整，建议以现场调试为准。
碳化硅平板膜做 RO 预处理，出水能到什么水平？运行成本高吗？
已落地的海水淡化 RO 预处理项目（1600 m³/天，回收率 95%）中，设计通量 400 LMH，膜面积 187.5 m²，进水浊度 5 NTU、总硬度 1000 mg/L、氯化物/硫酸盐 2000 mg/L，出水满足 RO 进水 SDI<3 的要求。矿井水回用案例中，出水浊度 0.18 NTU，TSS 去除率 99.8%，运行成本 0.209 元/吨（已验收）。碳化硅膜寿命 10–15 年，虽然初始投资高于有机膜，但长期运行换膜成本更低。具体运行成本与进水水质、通量设计、清洗频率直接相关，建议通过寄水小试获取工况实测数据后核算。
