应用方案

换热器端差、压降，先看清垢还是粘泥。

非计划停机清洗，先做前后对照，再选手段。

从端差与压降反推污垢属性，先定性再定策

换热器端差与压降同步升高，是冷却水侧污垢沉积的典型信号，但垢与粘泥的处置路径截然相反。端差高而压降变化不大，多指向硬质水垢（碳酸钙、硫酸钙等）附着于换热面，热阻增大但流道截面变化有限；端差与压降同时快速上升，则更可能是粘泥、生物膜或淤泥类软垢在管束间堆积，流通面积骤减。判断流程建议分三步：

先做趋势对比：取近 7–14 天端差与压降的每日记录，看两者变化速率与同步性，快速上升且同步者偏向粘泥类污垢。

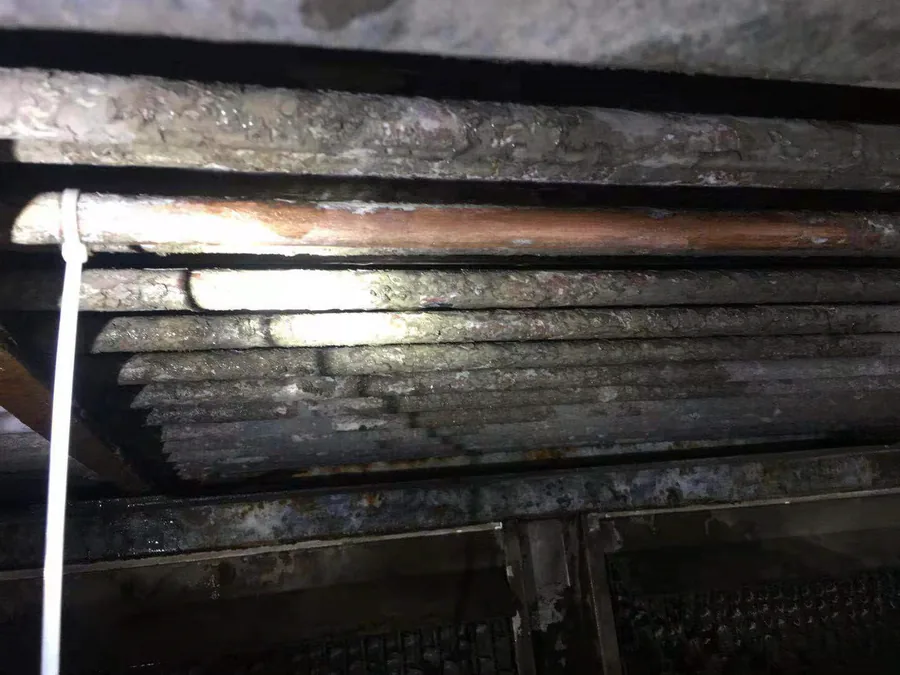

再做停机检查：利用非计划停机窗口，目视或内窥镜观察垢层颜色、质地与分布位置，灰白硬壳为垢，灰黑黏滑为粘泥。
最后做小试验证：取现场循环水样或垢样，对比酸溶与氧化分解两种处理方式的响应速度，酸溶快者为垢，氧化分解快者为粘泥。
明确手段边界：酸洗和高压水针对硬垢有效，但对粘泥易造成表面损伤或冲洗不彻底；胶球清洗对软垢有效，对硬垢基本无效；加药需根据垢种选择配方，误投可能加剧沉积。
以数据定位手段：若现场具备条件，可检测循环水电导率、pH、浊度与余氯，辅助判断结垢倾向与微生物活性，但最终以端差/压降实测变化为准。
处理前后必须做对照：记录清洗前后的端差、压降、流量与换热效率，用同一工况下的数据变化评估清洗效果，避免凭经验判断。

关键指标对照：先看数值，再定手段

指标	数值/范围	衡量什么	适用工况	对用户的意义
端差	以现场实测为准	换热器冷热流体出口温差，反映换热效率衰减程度	所有冷却水系统，尤其是闭式循环	端差升高说明换热面热阻增加，需判断是垢层还是粘泥层
压降	以现场实测为准	冷却水通过换热器的阻力损失，反映流道堵塞程度	管壳式、板式换热器均适用	压降上升说明流道截面减小，粘泥或淤泥堆积可能性大
气泡粒径 X50	≈171 nm（170.9 nm，第三方 ZetaView 实测，2026-04-09 高盐 10% 工况）	纳米气泡的尺寸分布，粒径越小比表面积越大，传质效率越高	高盐、高硬度循环水系统	用于评估物理清洗或气浮分离手段对有机物降解的可行性
Zeta 电位	−36.7 mV（第三方 ZetaView 实测）	气泡表面电荷强度，绝对值越高越不易团聚，稳定性越好	粘泥类污垢占主导的工况	高电位气泡可稳定存在于水体中，辅助判断物理除粘泥方案的适配性
氧传输效率	85% 以上	单位时间内氧气从气相传入液相的效率	有机物含量高、微生物繁殖快的循环水系统	氧传输效率高意味着对粘泥中有机物的氧化分解潜力大，可辅助判断生物粘泥处理路径

常见问题 FAQ

问题 1：我们的换热器端差一直在涨，但压降变化不大，是垢还是粘泥？

端差持续上升而压降基本稳定，更偏向硬质水垢。水垢附着在换热管壁形成热阻层，但垢层较薄时对流道截面的影响有限，因此压降变化不明显。建议先取垢样做酸溶测试：投入 5%–10% 稀盐酸中，若快速冒泡溶解，基本可确认为碳酸盐垢，酸洗是直接手段。若酸溶缓慢或不溶，则可能是硫酸盐或硅酸盐垢，酸洗效果有限，需考虑物理清洗或更换换热管。处理前后务必记录同工况下的端差与压降数据，用数值变化验证效果。

问题 2：我们上次酸洗后不到一个月，端差又涨回来了，这是为什么？

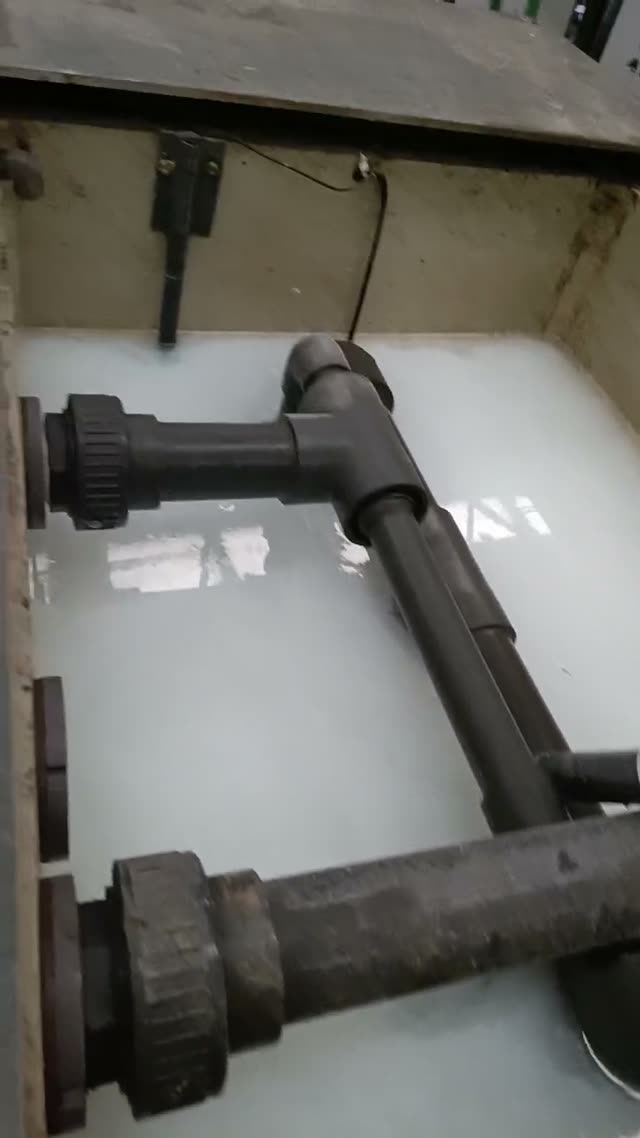

酸洗后短期内端差快速回升，通常有两种可能：一是酸洗只去除了表层垢，未清除垢下粘泥或生物膜，残留的有机物继续为垢提供附着基体；二是系统水质未做调整，钙镁离子浓度仍处于过饱和状态，重新结垢速度很快。这种情况下，建议在清洗后对循环水做钙镁离子去除实验，验证水质稳定处理的效果。若实验显示钙镁离子去除明显，可考虑在系统中增加旁路处理，而不是反复停机酸洗。某化工企业在类似工况下，通过先判垢种、再调整水质路径，将清洗周期从 1 个月延长至 3 个月以上。

问题 3：粘泥和垢混在一起的情况，只做酸洗或只做氧化处理，哪个更有效？

混合污垢单独用任何一种手段都难以彻底清除。酸洗只能溶解无机垢，对粘泥中的有机物无效，残留粘泥会迅速成为新垢的附着点；氧化处理（如臭氧、过氧化氢）能降解有机物，但对无机硬垢的溶解能力有限。建议分两步走：先取样做小试，分别测试酸溶和氧化分解的效果，确认垢与粘泥的比例；再根据比例决定清洗顺序——粘泥占比高时先氧化分解，再酸洗除垢；垢占比高时反之。整个过程中以端差和压降的实测变化作为判断依据，每一步处理后都要记录数据，避免凭感觉判断是否已清洗到位。若现场不具备小试条件，可寄水样做分析，用数据支持决策。
