纳米气泡 · 土壤 & 地下水修复

01 · 一句话核心

微纳米气泡 + 微电解 · 修复退役场地地下水

论文与工程案例双重验证。

~1.4×10⁸ 个/mL

PS 100nm 标样验证
原始浓度

2+ 周

50 nm 微纳气泡
水中停留时间

500 nm~100 μm

微纳气泡粒径范围

409 亩

退役化工地块修复范围

11 种

地块土壤污染物（致癌）

6 种

地块土壤污染物（危害）

46+

《Water Environ. Res.》论文引用数

W1-W36

监测井编号体系

02 · 论文原理

《Water Environment Research》2014 · 微纳米气泡在地下水生物修复中的潜在应用

李恒珍、胡黎明、宋德军、费林 · 清华大学 · DOI: 10.2175/106143014X14062131177953

📖 论文核心论点

水中氧含量是提高污染地下水生物修复效率的关键因素。微纳米气泡（MNB）注射是比传统空气喷射技术更有效的增氧技术。MNB 具有更大的界面面积、更高的内压和密度、更低的水中上升速度，性能全面优于大泡。

研究表明：MNB 可极大提高水中氧含量；高表面活性剂浓度会减小气泡尺寸、降低溶解速率、增大 Zeta 电位；Zeta 电位大 → 更稳定；低上升速度 → 长期停留。结论：微纳气泡曝气可大幅提高生物修复效果。

🧪 4 大核心机制

📐

1. 巨大比表面积

同体积气体被切割为微纳米气泡后，总比表面积显著提升。MNB 与周围水的接触面积大，单位时间内传质量量量提升。

💨

2. 高内压 · 高传质效率

Fick 定律 + Henry 定律：气泡到周围水的传质速率随气泡半径减小而增大；高内压使气泡收缩，进一步增强传质。

⏳

3. 长期停留 · 持续增氧

半径 50 nm 的氮/甲烷/氩纳米气泡寿命超过 2 周；部分纳米气泡甚至在水中存在数月。表面活性剂稳定的微泡 0.7-20 μm 范围寿命 >7 周。

⚡

4. Zeta 电位 · 强负电稳定

在广泛 pH 条件下微纳米气泡带负电荷，电双层在气泡间产生排斥力，防止聚并（Ushikubo 2010）。负电荷越大，越稳定。

💡 对地下水生物修复的关键意义

论文结论：MNB 曝气是潜在的地下水修复技术，可大幅提升生物修复效果。溶解氧供应长期充足，好氧微生物活性显著增强，影响区（ZOI）比传统空气喷射更大——这是退役场地原位修复的关键优势。

03 · 案例 1

杭州民航达美染整有限公司地块

土壤污染源调查 + W1-W9 监测井 + 对照点 · 现场采样完整记录

案例 1 · 杭州 · 印染企业

项目背景

位于浙江省杭州市·西南 2 门（东经 120.440756°，北纬 30.190173°）的达美染整有限公司地块，作为印染企业存在地下水及土壤污染风险，需进行污染源调查。

📍 监测井布点

共布置 9 个监测井（W1-W9）+ 2 个对照点（厂区西南、厂区东北各 1 个），覆盖厂区污染潜在分布带。每口井按完整工艺实施：建井 → 放石英砂 → 膨润土回填 → 成井 → 高程测量 → 水位测量 → 洗井快测 → 采样。

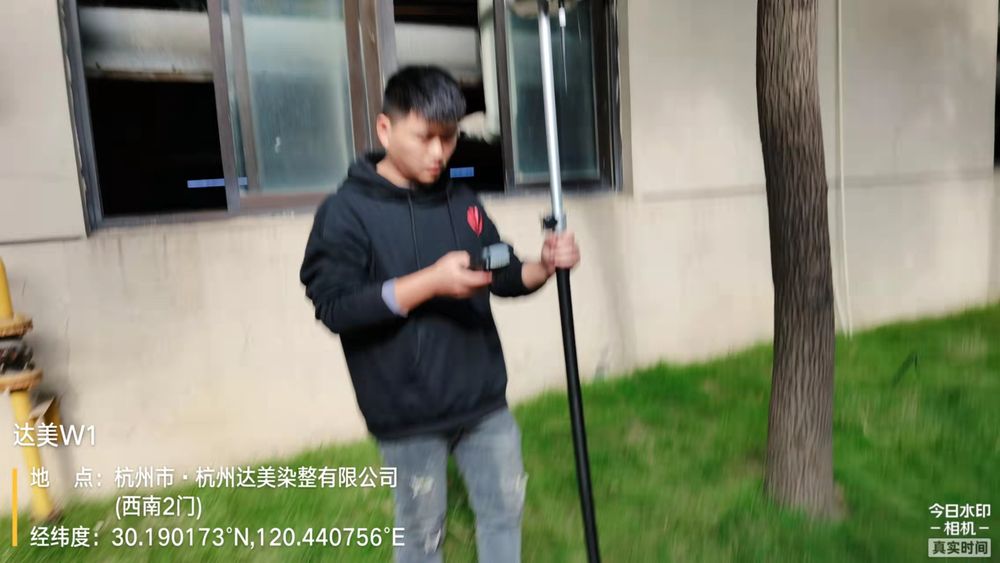

W1 采样现场 · 西南 2 门 · 30.190173°N, 120.440756°E · 高程/水位测量

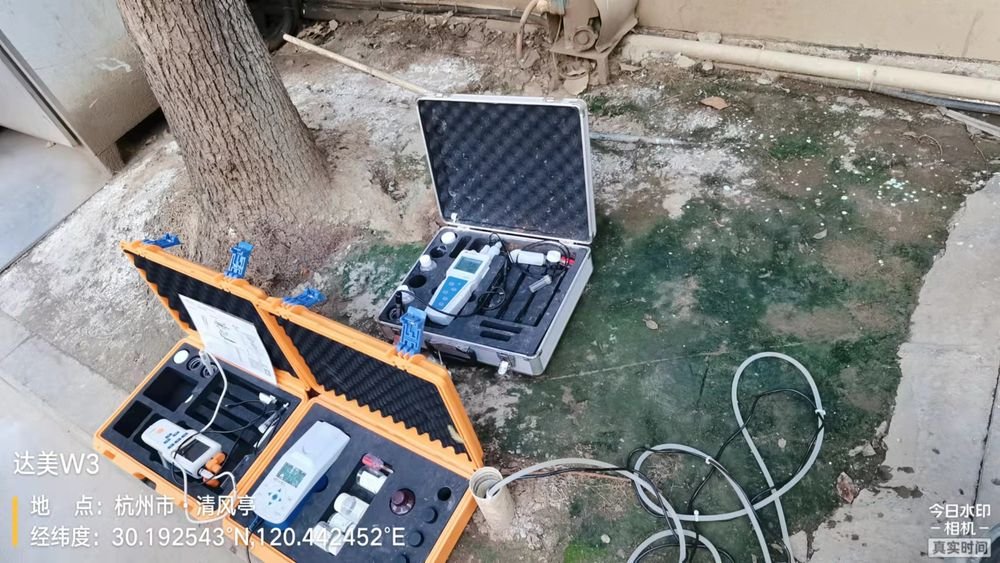

W3 检测设备 · 杭州市清风亭 · 30.192543°N, 120.402452°E · 洗井快测与采样设备

📐 监测井数

9 口 + 2 对照

📍 坐标精度

6 位小数

🧪 检测指标

全套水质

04 · 案例 2

华东某退役化工地块 · 地下水修复

华东某退役化工地块 · 27.27 万 m²（409.01 亩） · 微电解+纳米气泡协同方案

案例 2 · 华东 · 化工厂退役

项目概况

华东某退役化工地块，原为一家大型化工企业生产厂区（DMF、DMAC、甲胺、合成氨、甲醇钠、环氧树脂等生产装置 + 自备热电站），2020 年 6 月停产，2021 年 7 月完成设备拆除。未来用作商住混合用地（R/B）。

⚠️ 污染特征

土壤中：11 种污染物超出可接受致癌风险水平（砷、六价铬、镍、1,2-二氯丙烷、1,2,3-三氯丙烷、苯并(a)蒽、苯并(a)芘、苯并(b)荧蒽、二苯并(a,h)蒽、茚并(1,2,3-cd)芘）；6 种超出可接受危害商水平。

地下水中：氨氮超出嗅阈值风险；镍和氰化物超出《污水综合排放标准》（1996）三级标准。需修复：镍、氰化物、氨氮。

📍 修复范围图（36 监测井 + 5 排水点）

地下水氨氮修复范围图 · W1-W36 + OW1-OW5 + BW1-BW36 监测井 + 等浓度带（图内敏感信息已脱敏处理）

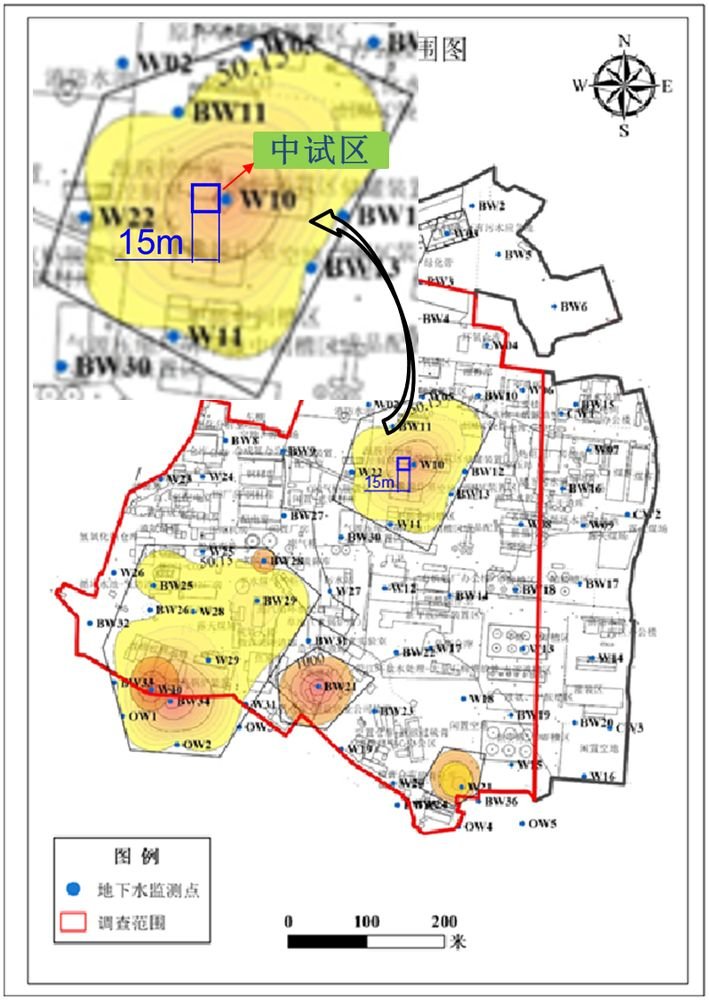

中试区位置 · W10/W11/W22 周边 · 15 m 范围 · 微电解+纳米气泡工艺

修复范围总图 · 等水位线 + 地下水流向 + 抽水井分布

📹 现场实拍 · 纳米气泡微电解修复

退役化工地块纳米气泡 + 微电解 · 地下水修复现场

现场全景 · 蓝色防渗膜 + 黑色注入井

注入井布置 · 防渗膜覆盖 + 抽水井分布

防渗系统 · 蓝色 HDPE 防渗膜 + 周边压膜袋

05 · 实验视频

达美印染废水实验 · 纳米气泡清洗石头

含纳米气泡水对污染石头（吸附染料污物）的清洁效果对比。

实验对比36 秒 · 纳米气泡水 vs 普通水 · 石头清洗效果

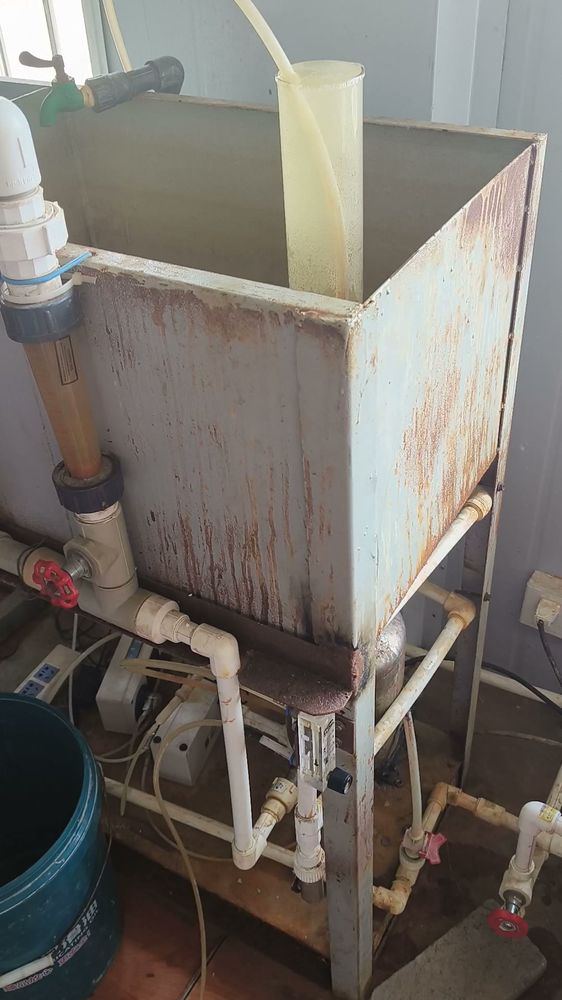

实验装置 · 不锈钢方形容器 + 白色管道 + 阀门组

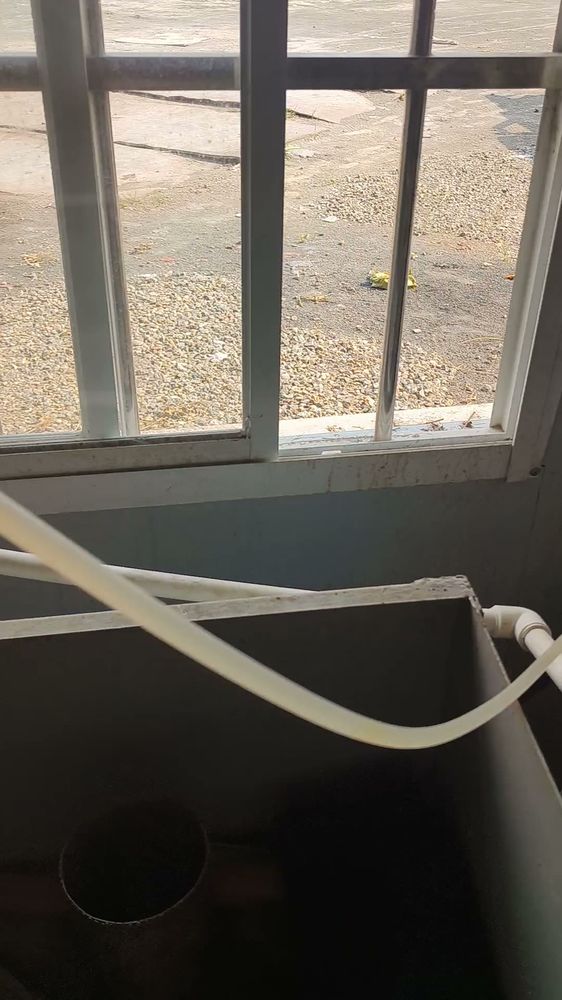

容器内部 · 含气泡水流经石头表面

💡 实验结论

通过对比含纳米气泡水流经被污染石头 vs 普通水流经同种石头，纳米气泡的微射流+自由基能更高效剥离石头表面吸附的染料分子及悬浮颗粒。这种"以物理手段剥离吸附层"的特性，正是地下水原位生物修复中恢复含水层渗透性、释放吸附态污染物的关键能力。

06 · 适用场景

6 类典型污染地块修复

🏭

退役化工厂

DMF/DMAC/合成氨/农药/染料中间体等生产地块。特征：复合污染（重金属+VOCs+氰化物）。

🎨

印染企业搬迁地块

达美印染等印染企业搬迁后场地。特征：染料、苯系物、表面活性剂、氨氮。

⛽

加油站/油库泄漏

石油烃（BTEX、TPH）污染地下水。原位曝气修复的关键问题是氧气供给不足。

🚂

地铁施工带

杭州地铁 8 号线等地铁项目施工带地下水治理修复，需在施工同时控制污染羽。

🗑️

垃圾填埋场渗滤液

渗滤液下渗至地下水造成氨氮/有机污染。微纳气泡+微电解可协同强化生物降解。

🌾

农田/农药残留

农药厂周边地下水农药残留修复，可与农田土壤修复同时进行。

07 · 工艺组合

ARIFU 协同技术 · 微电解 + 纳米气泡 + 臭氧

针对退役场地地下水的复合污染，单一技术不够。ARIFU 提出"前段氧化 + 中段微电解 + 后段纳米气泡强化生物降解"的协同工艺。

⚡

前段 · 微电解

利用铁碳微电解填料（Fe-C），产生 Fe²⁺ 和 [H]，还原高价态污染物（Cr⁶⁺ → Cr³⁺、As⁵⁺ → As³⁺、硝基苯 → 苯胺），同时为后续生物处理提供电子供体。

🫧

中段 · 纳米气泡增氧

通过注入井向含水层注射富氧纳米气泡水，将溶解氧从 ≤ 1 mg/L 提升到 8-10 mg/L，激活好氧微生物群落，加速污染物降解。

💨

后段 · 臭氧微纳气泡（可选）

对难降解有机物（PAHs、农药残留）实施高级氧化，利用 ·OH 自由基深度矿化。与生物修复串联，兼顾速度与彻底性。

🔄

循环 · 抽注井系统

"抽水井 + 注水井"交替布置，通过水力循环扩大修复影响区（ZOI），加快修复进程，避免修复盲区。

08 · 学术与法规

文献支持 + 国家标准

ARIFU 修复方案建立在学术研究与国家规范之上。

📖

《Water Environment Research》2014 · 微纳米气泡

李恒珍、胡黎明等（清华大学）：MNB 曝气可显著提高地下水中溶解氧、增强好氧生物降解。Zeta 电位大、上升速度慢、停留时间长是 MNB 的三大优势。
DOI: 10.2175/106143014X14062131177953 · 引用 46+

📖

《用微纳米气泡对污染地下水强化原位修复的方法及系统》

系统化的原位修复专利方法，描述了微纳气泡在地下水生物修复增强中的设备构成、运行参数与工艺路线。

📋

GB 36600-2018 · 建设用地土壤污染风险管控标准

修复后土壤需满足 GB 36600-2018 风险管控值（筛选值/管制值），涉及砷、六价铬、镍、VOCs 等多种污染物。

📋

HJ 25.6-2019 · 污染地块地下水修复和风险管控技术导则

国家生态环境部行业标准，规范了地下水修复方案编制、修复过程监测、效果评估等全流程技术要求。

📜

《中华人民共和国土壤污染防治法》2019

污染地块再开发利用前需进行土壤污染状况调查、风险评估、修复、效果评估。土地使用权人有义务实施修复。

📜

《地下水管理条例》2021

对地下水污染防治、修复责任、监测井建设等作出系统性规定，是地下水修复工程的核心法规依据。
